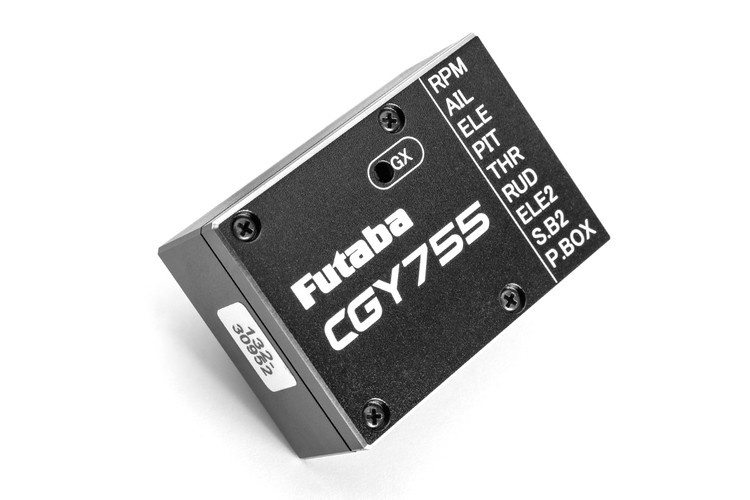

System Flybarless Futaba CGY755
Do modeli helikopterów w rozmiarze 250-800. Funkcje governora dla silników spalinowych i elektrycznych. Możliwość ustawienia 760us również dla serw cyklicznych.
Dwa tryby pracy: 3D i F3C.
Ustawianie za pomocą karty programowania GPB-1 (również bezprzewodowo).
Metalowa obudowa.
Wymiary: 26,8x37,5x16mm.
Napięcie robocze: 4,2-8,4 V.
Waga tylko 20g.
CGY755 to najnowocześniejsza programowalna jednostka sterująca flybarless dla śmigłowców 250-800 ze zintegrowanym governorem. Najnowocześniejsze czujniki MEMS (system Micro Electro Mechanical), niezwykle wysoka prędkość przetwarzania danych i zaawansowany algorytm sterowania PID stawiają go w czołówce wszystkich systemów żyroskopowych pod względem wymiarów, wagi i wydajności.
FUNKCJe
Trójosiowy żyroskop i regulator w jednym pudełku.
Wysoka prędkość i wyjątkowo małe opóźnienie zapewniają większą stabilność.
Mały rozmiar i niewielka waga.
Łatwe ustawianie i dostrajanie ustawień żyroskopu i regulatora oraz za pomocą programatora GPB-1 (z połączeniem kablowym kk CGY755 lub bezprzewodowo za pomocą systemu nauczyciel-uczeń z GPB-1 podłączonym do kompatybilnego nadajnika Futaba) lub bezpośrednio w menu kompatybilny nadajnik Futaba (T16IZ, T32MZ) .
Ustawienia są podzielone na menu podstawowe i zaawansowane. Ustawienia podstawowe (dostępne nawet dla mniej doświadczonych użytkowników) są używane do ustawień początkowych, a ustawienia eksperckie do ustawień zaawansowanych z wieloma regulowanymi parametrami dla bardzo doświadczonych pilotów.
Możliwość aktualizacji oprogramowania.
Kompatybilny z S.BUS2.
STEROWNIK GYRO / FLYBARLES
Wykorzystuje zaawansowany adaptacyjny system sterowania PID.
Jednoczesne sterowanie 3 osiami (pochylenie, pochylenie, bok).
2 opcjonalne profile konfiguracji do latania 3D i klasycznego latania/makiet F3C
Potrafi wykryć prędkość kątową do ± 1000 ° / s
Kompatybilny z serwami 1520 µs analogowym (70 Hz), 1520 µs cyfrowym (280 Hz) i 760 µs cyfrowym (560 Hz).
Opcja bezpośredniego łącza pozwala CGY755 na uwzględnienie innych funkcji sterowania podczas pracy. Prowadzi to do dokładniejszych poprawek i dokładniejszego działania.
Najnowocześniejszy algorytm sterowania zapewnia stałą prędkość piruetów, precyzyjną i płynną kontrolę boczną we wszystkich trybach lotu.
Opracowany specjalnie dla śmigłowców flybarless.
Obsługuje tarcze typu H3-120, H3-140, H3-90, H4-00 i H4-45.
GOVERNOR
Wykorzystuje zaawansowany adaptacyjny system sterowania PID.
Duża prędkość i wyjątkowo małe opóźnienia w ruchu zapewniają bardziej spójne i dokładne działanie.
Pozwala na utrzymanie stałej prędkości wirnika podporowego w zakresie od 700 do 4000 obr/min.
Kompatybilny z serwami 1520 µs analogowymi (70 Hz) i 1520 µs cyfrowymi (280 Hz).
Opcja bezpośredniego łącza pozwala CGY755 na uwzględnienie innych funkcji sterowania podczas pracy. Prowadzi to do precyzyjnej kontroli prędkości wirnika.
Opcjonalny tryb regulatora lub ogranicznika prędkości.
Obsługuje przełożenia od 1,00 do 50,00.
Najnowocześniejszy algorytm sterowania zapewnia bardziej spójną kontrolę prędkości.
Czujnik prędkości jest kompatybilny z regulatorem GV-1.
Pamięć dla maksymalnej wartości prędkości.
Zegar do pomiaru całkowitego czasu pracy silnika.
KOMPATYBILNE ODBIORNIKI
CGY755 może współpracować z odbiornikami wyjścia szeregowego S.BUS / S.BUS2.
Kompatybilne serwa
Żyroskop może współpracować z serwami analogowymi i cyfrowymi (dla zasilania 4,8 V i WN do 8,4 V). Typ serw jest wybierany programowo (dla serw cyfrowych sygnał wyjściowy ma częstotliwość powtarzania 285 Hz, dla analogowych 70 Hz).
Możliwość aktualizacji oprogramowania układowego
Jeśli dostępna jest nowa wersja, oprogramowanie układowe CGY755 można zaktualizować za pośrednictwem interfejsu USB Futaba CIU-3 lub CIU-2.

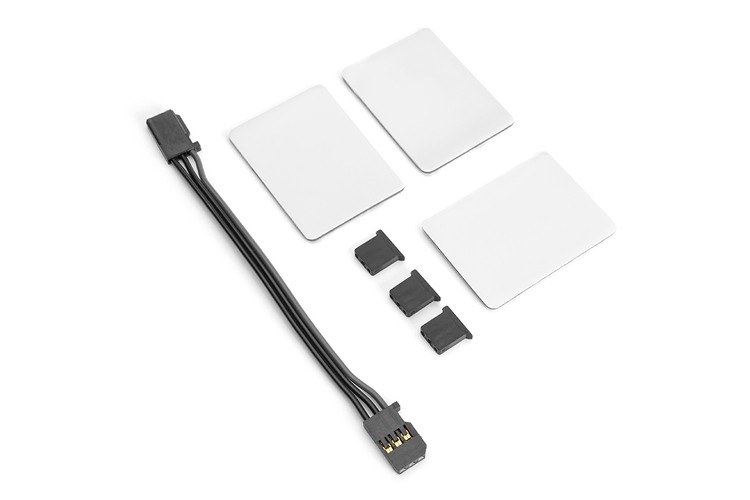

W skład zestawu żyroskopowego wchodzą: centralka CGY755, magnetyczny czujnik prędkości z magnesami i uchwytem, przewody połączeniowe, instrukcja.
Zasilanie [V] 3,5 - 8,4
Pobór bez serw [mA] 85
Długość [mm] 26,8
Szerokość [mm] 37,5
Wysokość [mm] 16
Waga [g] 20
Zakres prędkości kątowej ± 1000 stopni na sekundę (żyroskop)
Czujniki (żyroskop) Mikro system elektromechaniczny (MEMS) + (gubernator) czujnik magnetyczny Halla
Rozdzielczość governora: 0,1 Hz (6 obr./min) (prędkość silnika)
Dokładność utrzymania prędkości 1%
Zakres prędkości głowicy wirnika 700-4000 obr/min
Możliwość wyboru częstotliwości powtarzania sygnału serwo 70 Hz, 280 Hz i 560 Hz (tylko po stronie żyroskopu)
Szerokość impulsu w środku 1520 µs (70 Hz i 280 Hz); 760 (s (560 Hz)
Gniazda wyjściowe Port S.BUS2 / S.BUS i 6 kanałów PWM dla klasycznych serw
Czujnik prędkości 21x16x10 mm, 4 g
